高速数据转换器Pro GUI安装程序，v5.20（Rev.W）-SLWC107W.ZIP（591961KB）

下载

支持软件

支持软件

用于创建高速DAC模式的软件（Win 7版本）-SLWC110.ZIP（465178KB）

下载

支持软件

支持软件

用于创建高速DAC模式的软件（XP版本）-SLWC111.ZIP（448136KB）

下载

固件

固件

TSW1400 ADC和DAC固件Quartus项目-SLWC115.ZIP（4856KB）

下载

应遵守 钛的评估模块标准条款与条件.

设计文件

TSW1400EVM设计文件（修订版A）

SLAC514A.ZIP（63052 KB）

技术文档

=TI精选文档

类型

全部

标题

按关键字筛选标题

下载最新的英文版本

日期

电动汽车用户指南TSW140x高速数据采集/模式生成器卡（修订版D）PDF|HTML 2016年 4.月 26日

用户指南高速数据转换器Pro GUI用户指南（修订版E）PDF|HTML 2023年 6.月 12日

技术文章2020年使用高速数据转换器快速成功的关键年 10月 13日

证书TSW1400EVM欧盟符合性声明（DoC）（修订版A）2019年 4.月 11日

更多文献资料TSW1400 ADC和DAC固件Quartus项目2016年 6.月 3.日

用户指南TSW1400图案生成器2012年 5.月 3.日

技术文章用于高速数据转换器的高性能、低成本评估板2012年 3.月 21日

用户指南TSW3085EVM ACPR和EVM测量（TIDA-0076参考指南）TSW1400EVM
高速数据采集和图形生成平台
立即订购
概述
立即订购并开发
设计文件
技术文档
相关设计资源
支持与培训
概述
描述和特性

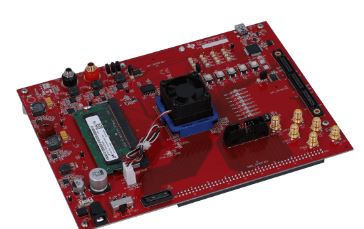

TSW1400EVM 是一款完整的模式生成器和数据采集电路板，可用来评估德州仪器 (TI) 某些最受欢迎的高速模数转换器（ADC）和数模转换器（DAC）。

TSW1400EVM 支持高速 LVDS 总线，能提供 1.5 GSPS 的 16 位采样数据。此外，该电路板还支持双 16 位 CMOS 界面，能通过未来的固件升级启用。这两个界面可用来评估几乎所有的 TI 高速 ADC 和 DAC ，而且支持评估模块的全速工作。该电路板采用 1GB 存储器，支持 512MB 16 位采样深度。这种增强型存储器可实现更高的 FFT 频率分辨率和更大的采集尺寸，从而提供更真实的测试。具备上述所有功能的这款解决方案价格低于市场上任何同类竞争产品。

直观易用的 GUI 软件套件采用 TSW1400EVM 系列设计。该 GUI 简单易用，使用户能进行时域测试、单调或多调频率测试，甚至还能载入自己的测试模式。EVM 通过 USB 线缆连接到电脑，并配套提供必备的电源适配器。

TSW1400EVM 兼容于本网站相关产品下列出的所有 ADC 和 DAC。对 TSW1406 是否支持有关产品存在任何疑问，欢迎在 高速转换器E2E 论坛中提问。

特性
用于高速 ADC 和 DAC 的完整 16 位数据采集和信号生成平台
与 LVDS 和 CMOS 接口兼容
