K-Scan™ 系统
骨关节接触面压力分析新工具
美国 TEKSCAN 公司为医学研究者提供了一种能更好理解关于人体骨关节接触面是如何发挥其机能和承载力的研
究工具。
K-SCAN 骨关节分析系统应用
 测量骨关节压力及接触面的压力分布
 为力学和有限应力分析提供数据
 植入物设计和接合关节的研究
 查看和评定各种关节腔几何体的影响
 在膝，踝，手腕，髋，肘和肩上进行尸体关节研究
 设计的评定或者人造关节功能性的评价

K-SCAN 骨关节分析系统特征

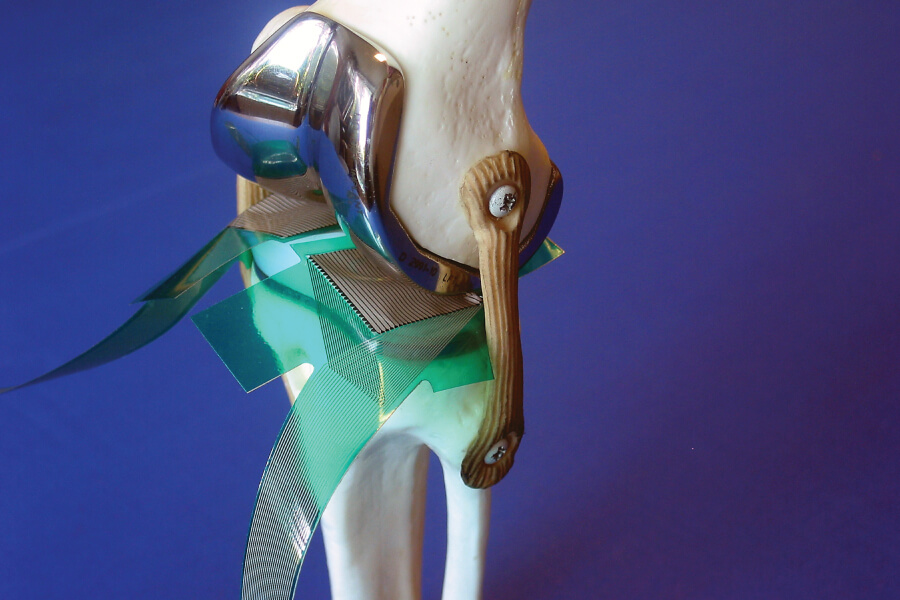

 薄膜电子纸片传感器，插入相邻的骨关节处的关节，评估压力、压力分布、连接区域测量的压力分布数据等。
 提供了一个能更好的理解关于骨关节的接触面是如何发挥机能、连接关系、承载力的研究工具。
 多传感器的设计考虑到了各种不同类型关节的分析，例如肩、手腕、膝盖、脚腕、宽部等。
 为客观和定量化的分析的功能提供量化数据。
 扫描速度可达100赫兹。
压力测量的优势:
 证实和提高植入物的设计
 有助于延长人工关节的寿命
 内部关节压力分布的可视化
 基准比较
Tekscan 系统由扫描电字器件，软件和专利薄膜传感器组成
K-SCAN 骨关节分析软件特点
 实时的动态二维和三维的展示及记录数据
 压力和力曲线，及经过一段时间的接触面的展示
 逐帧渐变的查看数据
 关节腔承载力的并排比较
 逐帧动画显示，峰值显示
 能够隔离和集中在接触面区域 ASCII 数据输出的特殊区域
 软件适用于中文、英语、西班牙语，法语和德语在内的多
种语言
骨关节部位 肩部 脊柱 关节突 手腕 膝 踝
适用传感器型
号
4205
5076
5101
5051
4201
5033
6900
4201
5033
6900
4201
5033
4000
4010N
4201
5027
Tekscan, Inc., 307 West First Street, South Boston, MA 02127 Phone:617-464-4500 Fax 617-464-4266 Website: www.tekscan.com
Overall Length (L)
Overall Width (W)
Tab Length (A)
Row Width (rw)
Row Spacing (rs)
Column Spacing (cs)
Column Width (cw)
Exploded View
Sensel
Matrix Width (MW)
Matrix Height (MH)
MAP AND SENSOR MODEL NUMBER: 5027
SENSOR NAME: HIGH RESOLUTION
Application Example: Tire tread blocks.
Special Features: Extremely high spatial resolution.
- Internal vent.
Sensing Region Dimensions Summary
Model Overall Overall Tab Matrix Matrix
Number Length Width Length Width Height Columns Rows No. of Sensel
L W A MW MH CW CS Qty. RW RS Qty. Sensels Density
US (in) (in) (in) (in) (in) (in) (in) (in) (in) (sensel per sq-in)
5027 20.0 2.2 18.4 1.1 1.1 0.008 0.025 44 0.008 0.025 44 1936 1600
Metric (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (sensel per sq-cm)
5027 508 56 468 28 28 0.2 0.64 44 0.2 0.64 44 1936 256
General Dimensions
Tekscan, Inc., 307 West First Street, South Boston, MA 02127 Phone:617-464-4500 Fax 617-464-4266 Website: www.tekscan.com
Column Spacing (cs)
Row Spacing (rs)
Column Width (cw)
Row Width (rw)
Sensel
Exploded View (8x)
Overall Length (L)
Matrix Width (MW)
Matrix Height (MH)
Overall Width (W)
Sensor 4200 Shown
Tab Length (A)
Application Examples: Human joint studies in wrists and elbows. Low pressure ergonomic
studies of pressure garmets. Comfort studies with stockings and
face masks.
Special Features: Can be trimmed from any edge to fit application. Sensor needs to be
resealed after it is trimmed.
- Internal vents.
MAP AND SENSOR MODEL NUMBER: 4201
SENSOR NAME: WRIST
General Dimensions Sensing Region Dimensions Summary
Model Overall Overall Tab Matrix Matrix
Number Length Width Length Width Height Columns Rows No. of Sensel
L W A MW MH CW CS Qty. RW RS Qty. Sensels Density
US (in) (in) (in) (in) (in) (in) (in) (in) (in) (sensel per sq-in)
4201 17 2 15.84 1.875 0.9 0.045 0.075 24 0.045 0.075 11 264 178
Metric (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (sensel per sq-cm)
4201 432 51 402 48 23 1.14 1.91 24 1.14 1.91 11 264 27.6
